BIM技术可以解决工程中的哪些难点?

[复制链接]
鲜花(135) 鸡蛋(3)
东南西北人 发表于 2020-1-4 22:22:50 | 显示全部楼层 |阅读模式

BIM作为新兴的技术,近几年在国内得到了广泛的推广与应用。从业主的意识到软件商的大力开发,再到设计院的普及,国家BIM标准的制定,无疑不说明了中国的BIM正在蓬勃发展。现在越来越多的开发商都希望工程建设能用到BIM技术。那么,BIM技术到底解决了工程中的哪些难点问题,受到开发商及业主的极力运用呢?


先来一起看看真实的BIM项目案例!

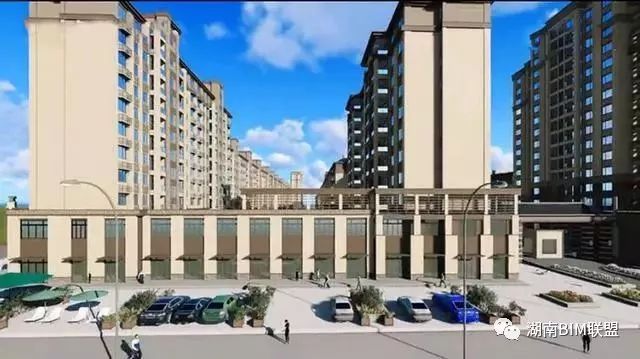

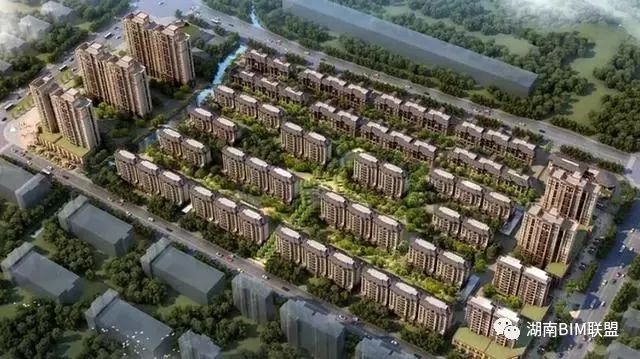

淮南市南山院位于安徽省淮南市山南新区,北临舜耕山,东靠山南新区核心区,位置优越。该项目总用地面积10.89公顷,综合容积率1.50,总建筑面积约22.28万平方米,其中地上总建筑面积约16.33万平方米,地下面积约5.95万平方米。




模拟设计阶段

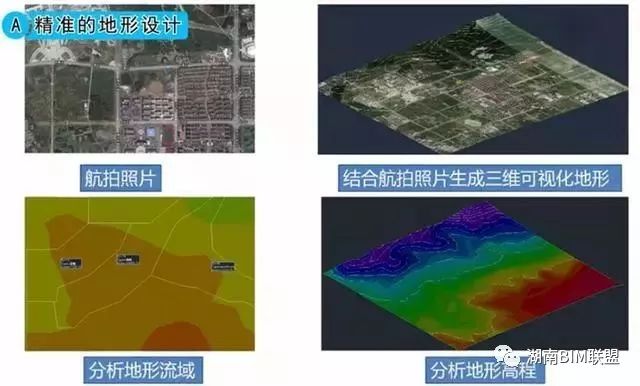

1、精准的地形设计直接获取项目地理、地形数据,形成3D数字地形模型,开展前期研究分析与评价,使得项目方案设计能够从根本上做到有据可凭。




2、设计及方案构思将Civil3D生成的地理文件在Revit中形成的地理模型,进行概念分区、道路关系和周边环境的布置,并进行相关分析,随后在地形上布置Revit体量,推敲体量轨迹,形成初步的体量方案,对于设计的住宅小区的高度以及选址位置的阳光强度和阴影强度进行测量,保证住宅建筑设计的合理性。

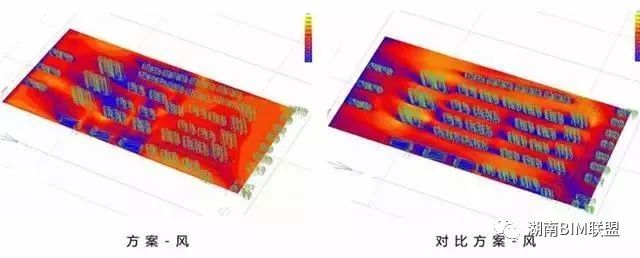

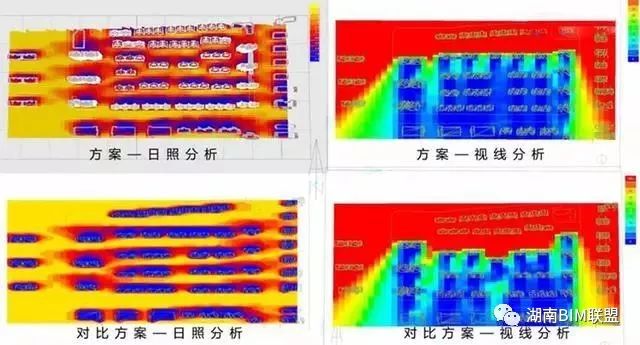

3.方案概念阶段的能耗分析将Revit体量的模型录入能耗和地理信息,数据导入相关软件中进行制造可视度分析和风度分析,帮助规划设计进行优化,实现较为舒适的自然通风和最佳视野,并且在住宅设计时,在选择户型时,可以借助BIM的能耗分析技术,直接得出结论。

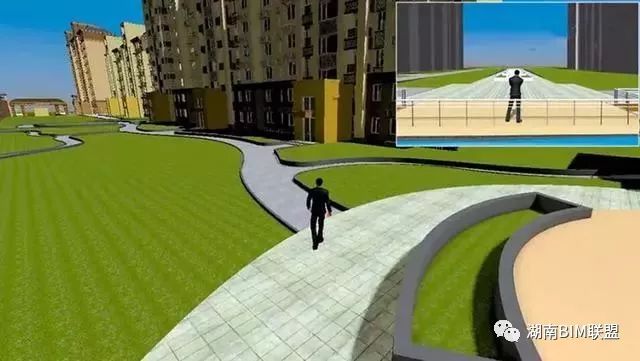

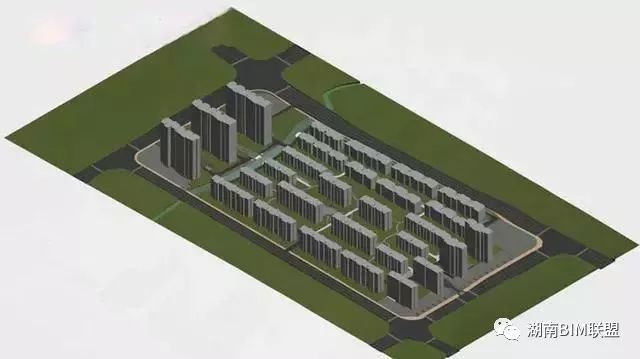

4.方案的考察当概念方案完成,可以将概念体量模型导入相关软件进行动态的漫游,通过对小区内部环境、道路以及周边环境和场地的可视化模拟,进一步推敲方案的合理性。




项目深化阶段

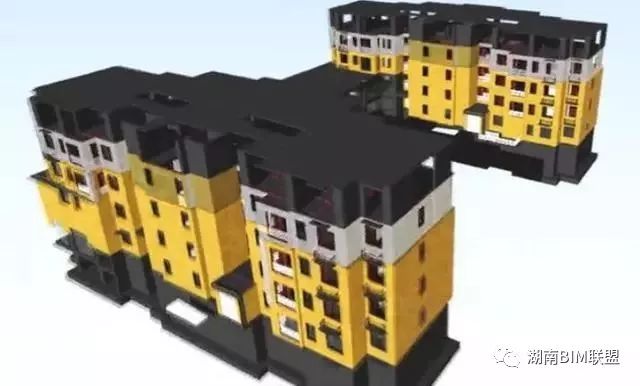

1.复杂构筑物的精细化建模BIM具有三维可视化的特点,可以将复杂的窗族、楼梯、凸窗等预制构件插入模型中,通过构件的参数化运用降低模型构建的难度,提高建模效率。
2.构建室内精致装修通过BIM来构建室内设计成果,可直观的展示出设计中的任何材质,银泽和方案布局等。基于BIM的可视化呈现的将是三维实体,室内颜色搭配、材质的协调政、造型考究、灯光设计,甚至部分管综都会有所呈现。
3.虚拟现实当方案的进一步深化,墙体材质、门窗类型、三维模型族库丰富,通过虚拟现实技术,能够更直观的分析建筑设计当中有关视觉感体验、空间体验以及艺术方面的设计水平,并且可协调建筑师与各方进行直观的方案交流沟通。




后期各专业间的协同

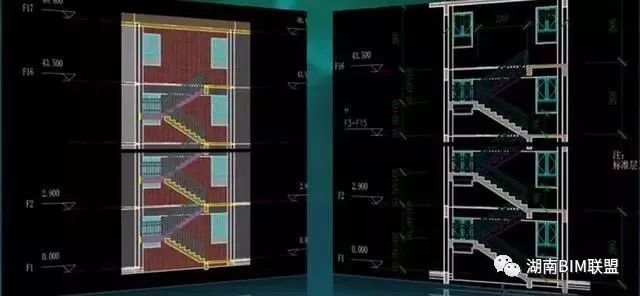

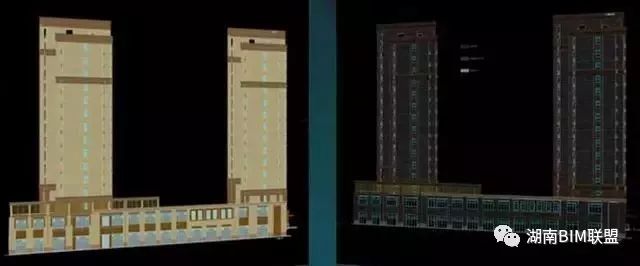

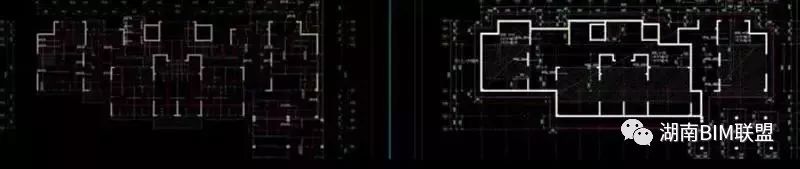

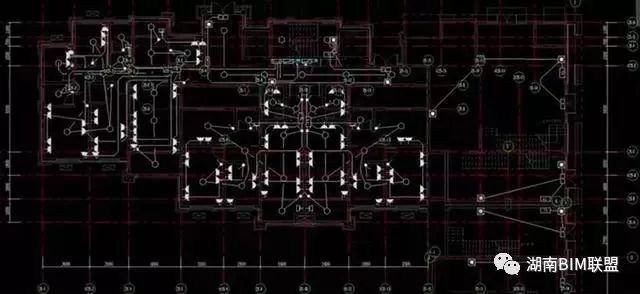

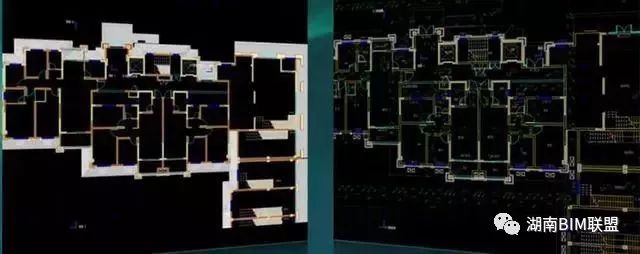

1.绘制施工图在模型完成以后,需要简单的图面补充处理,即可完成相对应的平立剖面的绘制,大幅降低的图纸绘图的工作量。




















2.各专业的协同方案设计确立后,进行全专业协同BIM设计,在设计完成后,引用相关软件进行碰撞纠错、云漫游发现错误并进行修改,能够及早避免模型中的碰撞问题。




3.工程算量通过Revit把模型构件按各种属性信息进行筛选汇总排列表达出来,材料构件发生修改后,明细表也能实时的修改,方便与各方进行沟通。
4.碰撞检测通过碰撞检查功能,找出设计与施工流程中的空间碰撞,针对碰撞点进行分析排除合理碰撞后,针对碰撞点进行讨论,期望能在施工前预先解决问题,节省工时和不必要的变更浪费。

640 (2).jpg


5.施工模拟BIM信息模型中结成的材料、场地、继续撤离人员,甚至天气情况等诸多信息,对建筑的施工进度进行模拟,通过4D施工精准模拟,可以直观的反映施工的各项工序。




通过BIM技术在该项目中的运用,可以看到BIM技术解决了工程中的以下几个难点:
1.施工成本
  • 施工前BIM整合减少重置施工与失败成本,节省了工期;
  • BIM做施工流程模拟,包括设备机具吊装及运送,减少了工序的错误。

2.施工进度
  • 在施工阶段,承包商对BIM的使用大多与施工工项流程的安排有关。BIM的可视化模型展示,对评估不同的施工解决方案、规划安装流程、协同作业上都可有很大的帮助;
  • 以3D模型的坐标放样,快速又精准,提高了验收正确性;
  • 业主或上级单位对于施工中的工程进度,变得容易掌握。

3.施工安全
  • 未施工前,于BIM模型上即对整个建物造型有初步了解,因此施工中的防护措施可于未施工前即做好防护,不需等施工完才做防护,安全性增加;
  • 视觉模型时,对于材料如钢构的结构强度皆预先检讨出来,并予以补强,也可模拟机具施工吊装情形,除增加视觉模型本身安全性,施工时的安全性也随之增加。
